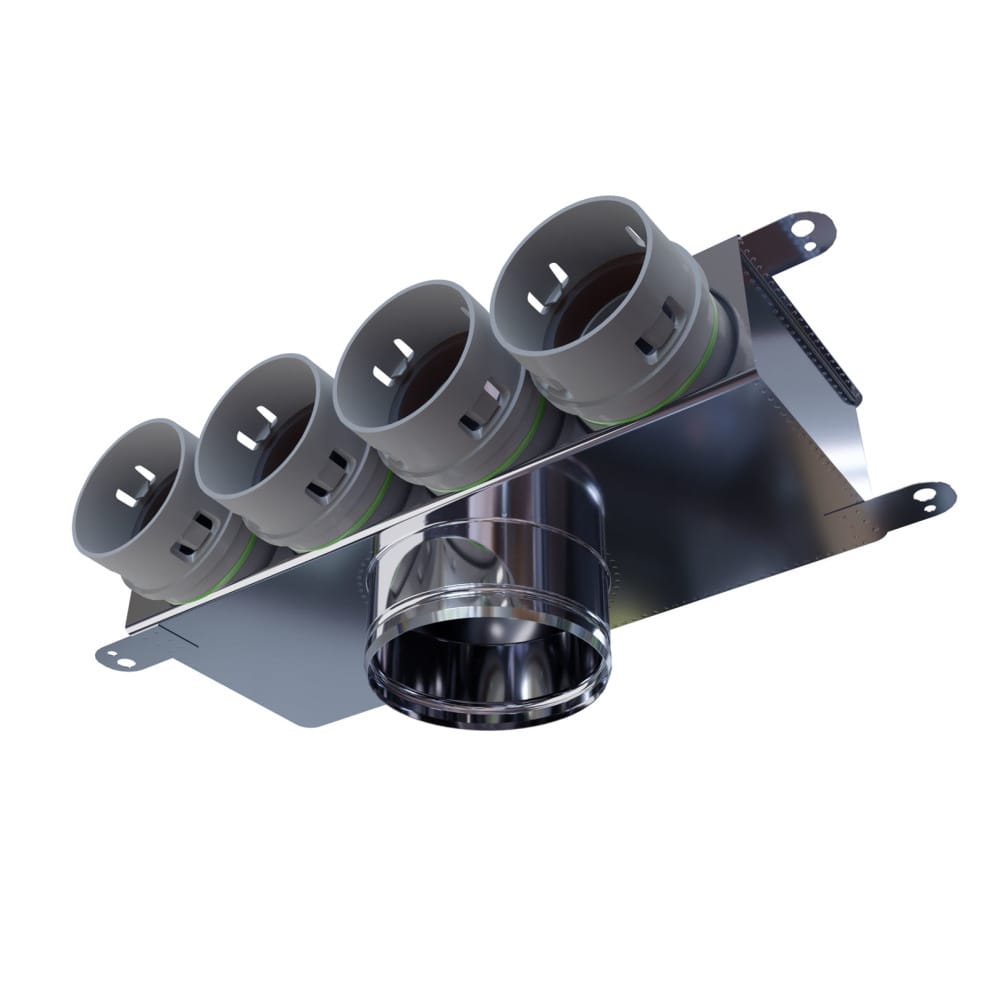

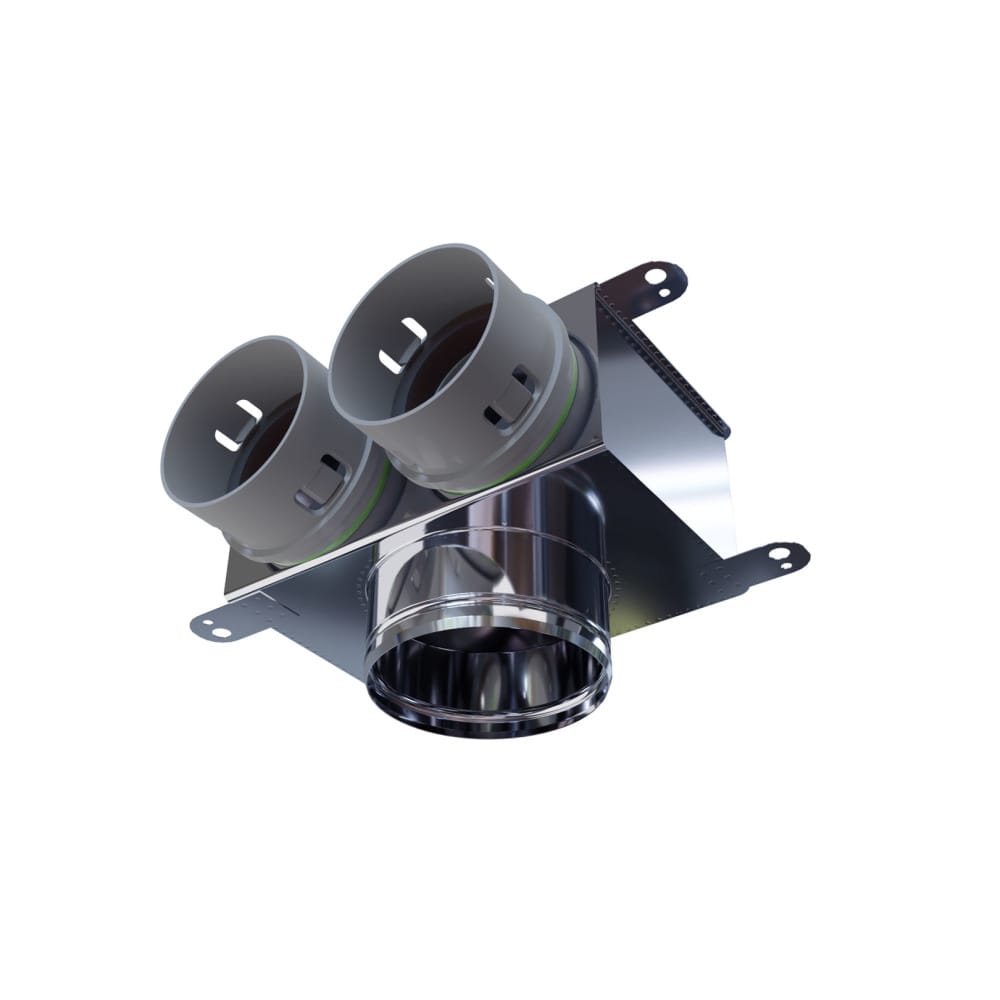

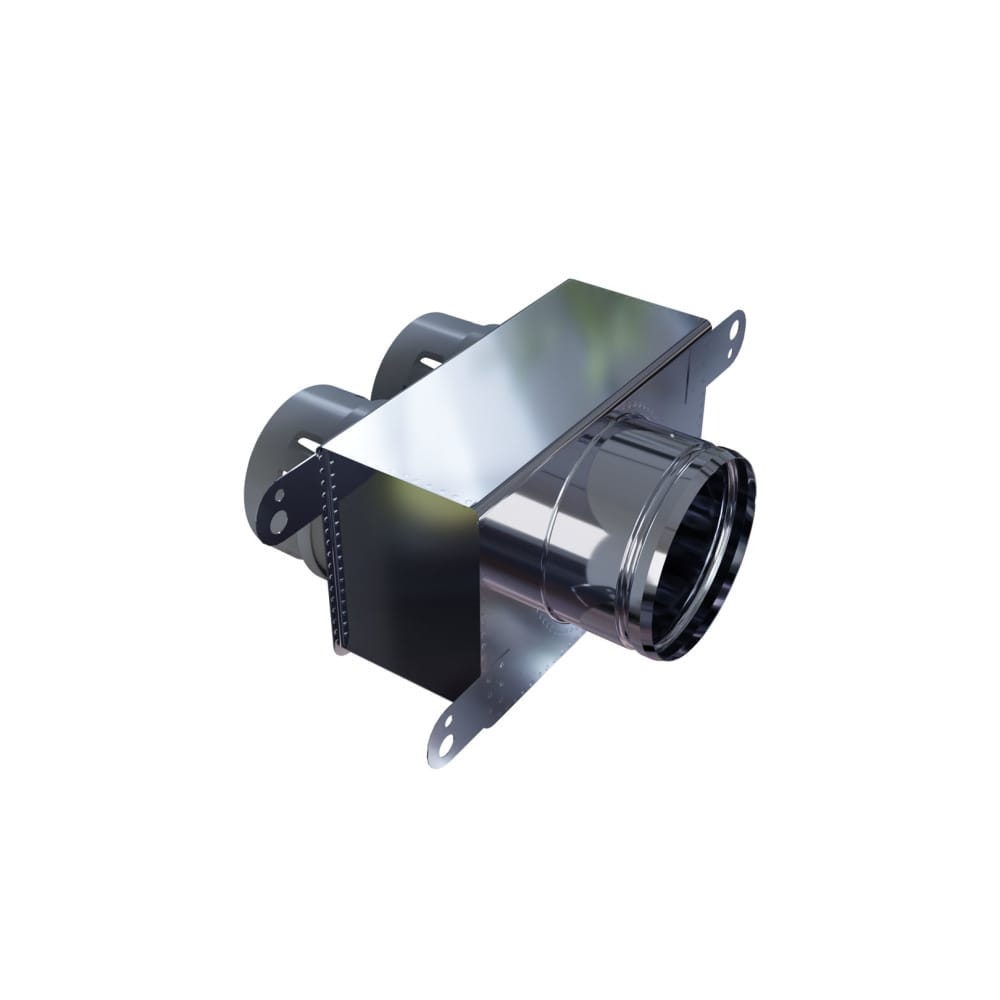

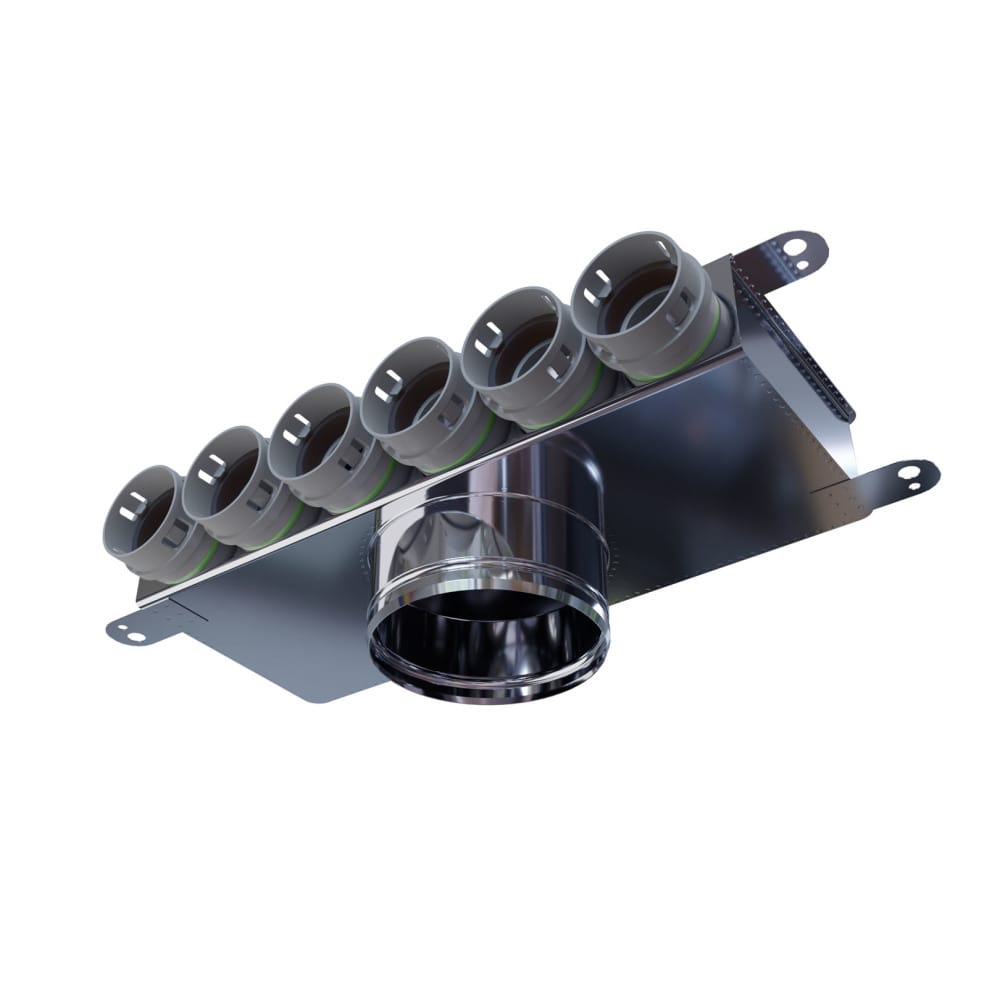

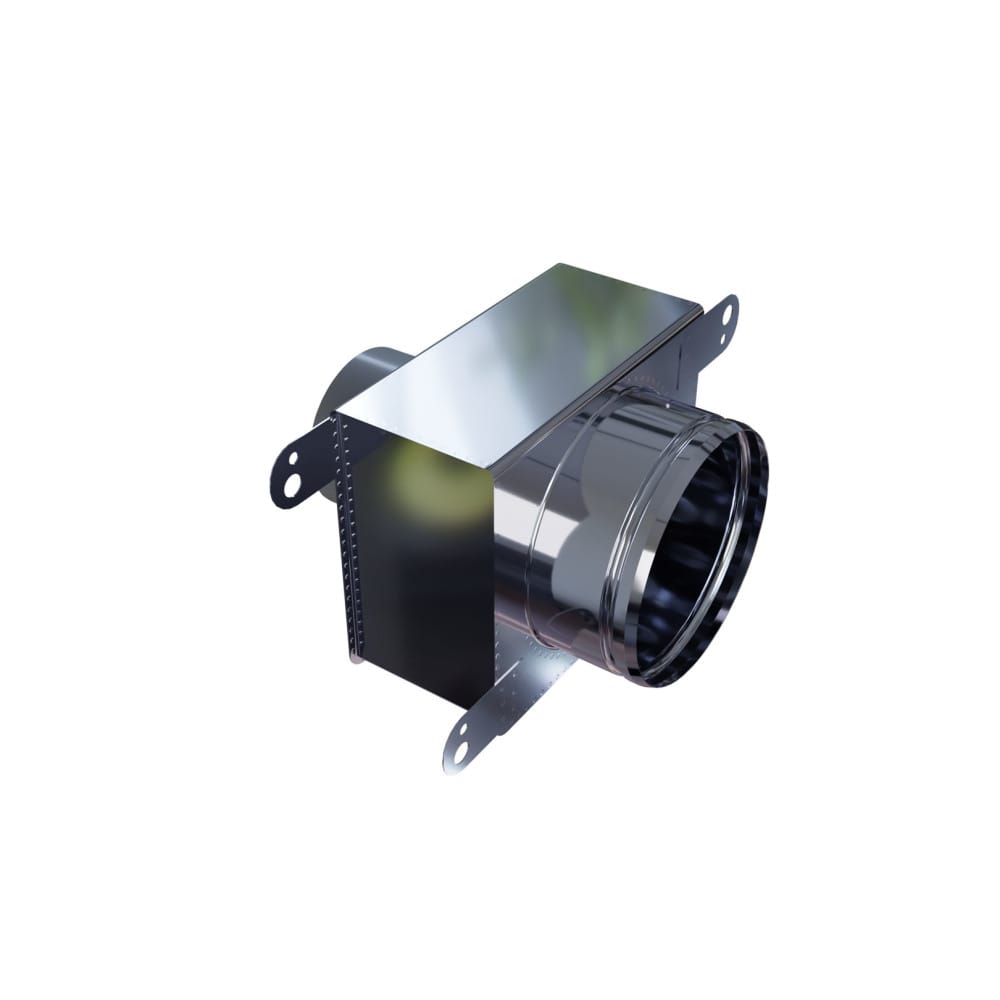

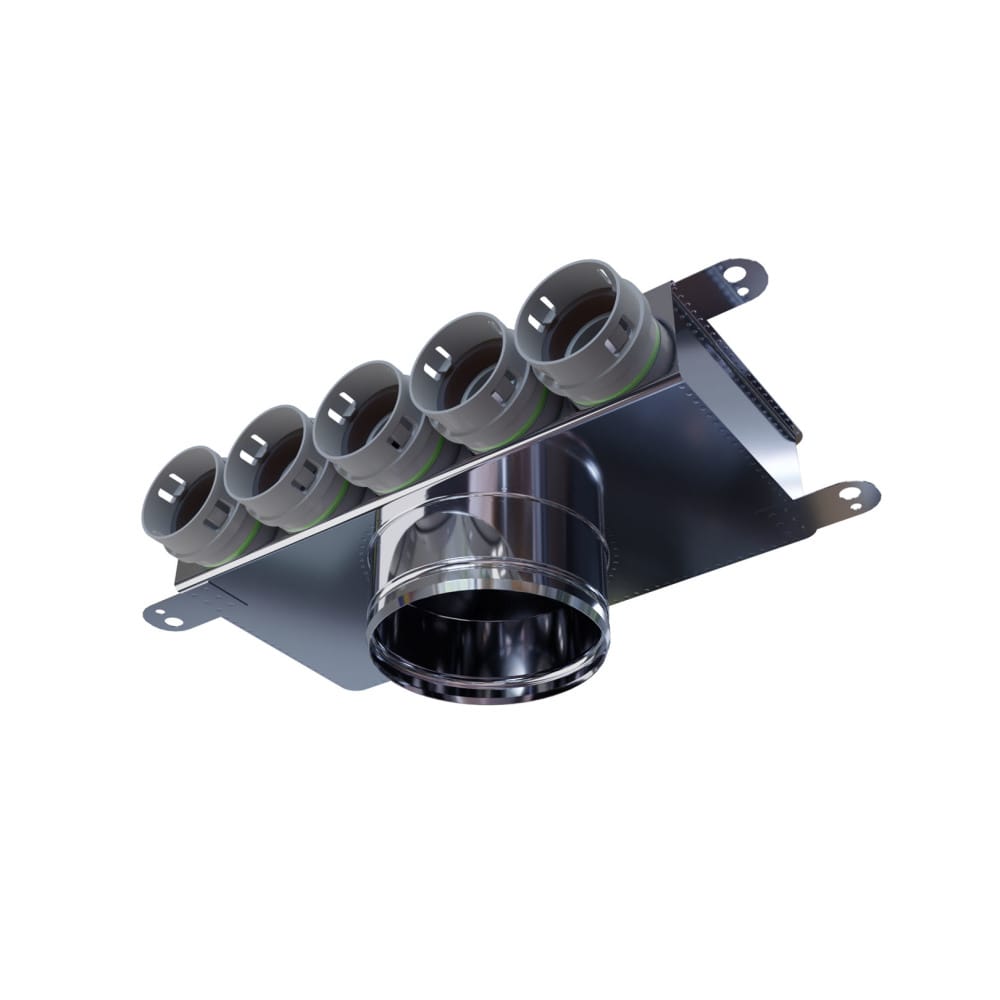

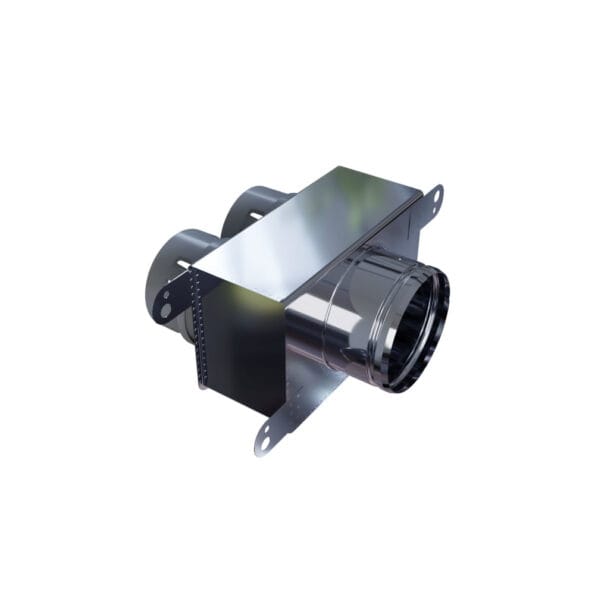

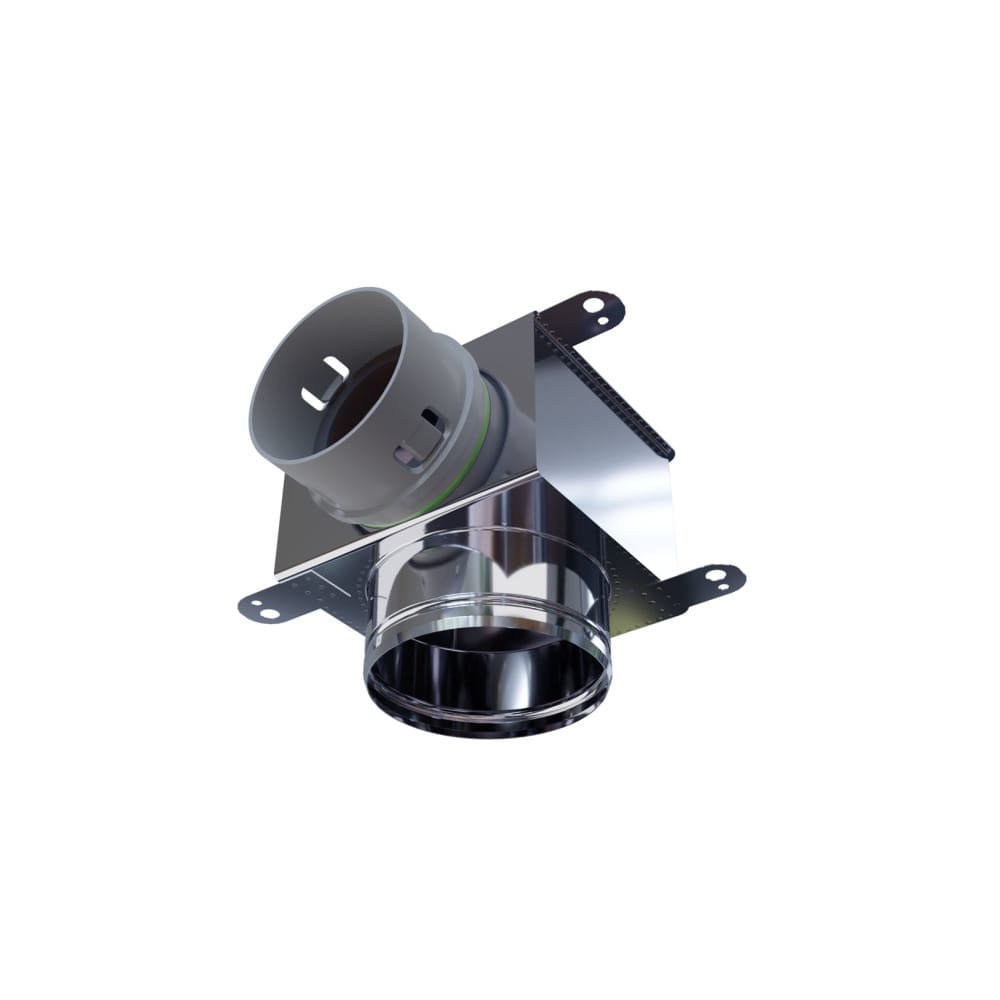

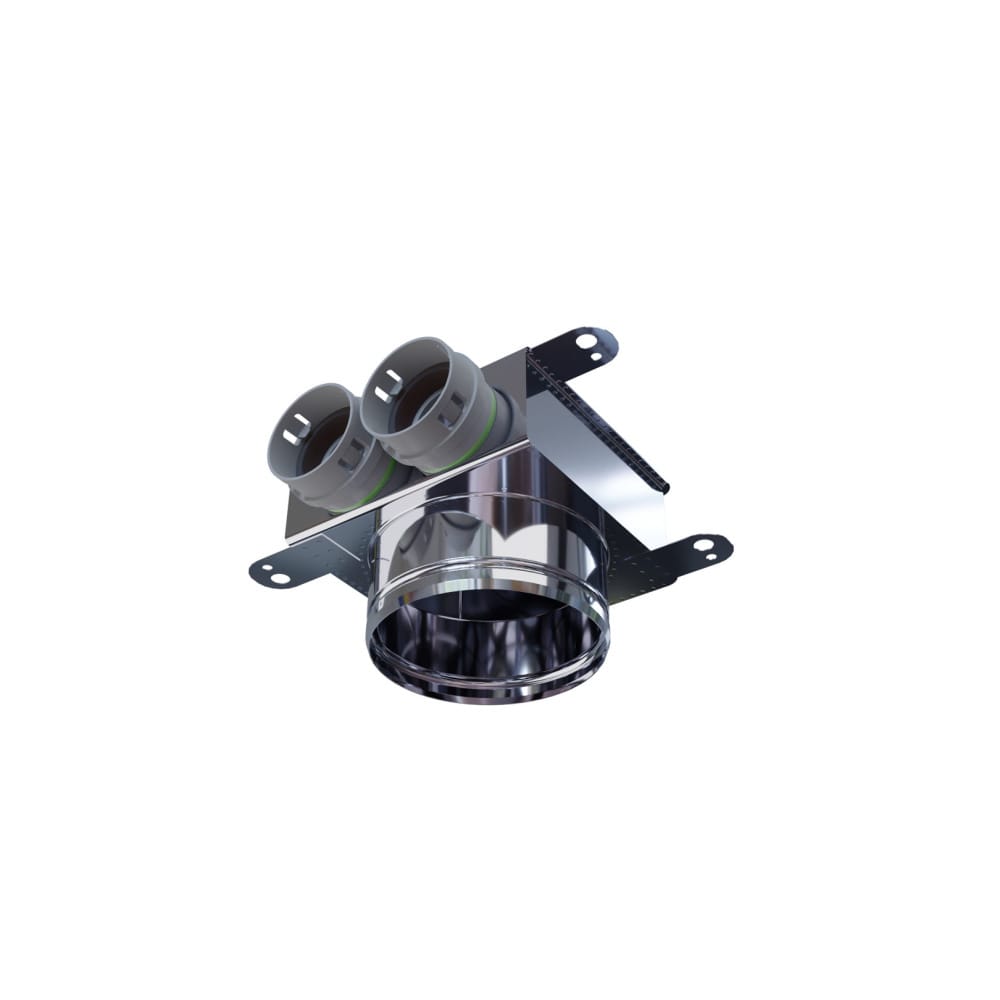

Inox csatlakozódoboz, szelepfogadó Ø50, Ø75 és Ø90 mm NA100, NA125, NA160 rendszerhez rozsdamentes acélból

PEFLEX csatlakozódoboz, szelepfogadó rozsdamentes acélból Ø50, Ø75 és Ø90 mm NA100, NA125, NA160 átmérőjű szellőzőrendszer csatlakoztatásához .

MINŐSÉGI TERMÉK! A rozsdamentes acél csatlakozódobozok polipropilén csatlakozásokkal rendelkeznek . A csatlakozások gyárilag beépített tömítésekkel rendelkeznek , ami jelentősen felgyorsítja a szerelést és garantálja a csatlakozások tömítettségét. A beszerelés során a PEFLEX szellőzőcsatorna egyenletesen elvágott végét a csap közepébe kell behelyezni, amíg a „KATTINTÁS!”

A rozsdamentes acél szellőződobozok  kétféle anemosztát csatlakozóval kaphatók :

• a csapnak a diffúzor keretére való kiterjesztésével (pl.  hajlékony cső, spirocső) – csőátmérő: 98 mm, 123 mm vagy 158 mm (lehetővé teszi, hogy az építkezésen saját maga is meghosszabbítsa),

A csatlakozódoboz bővítmény ITT vásárolható meg .

• alkalmas a diffúzorkeret közvetlen csatlakoztatására – csatlakozó átmérő: 100mm, 125mm vagy 160mm.

A szellőzőrácshoz csatlakozódobozok  készíthetők . Ehhez kérjük, vegye fel velünk a kapcsolatot és küldje el nekünk a dobozok szükséges méreteit, küldjön rajzot a kiszabott méretekkel és mi legyártjuk önnek a nem szabványos csatlakozódobozokat egyedi megrendelésre.

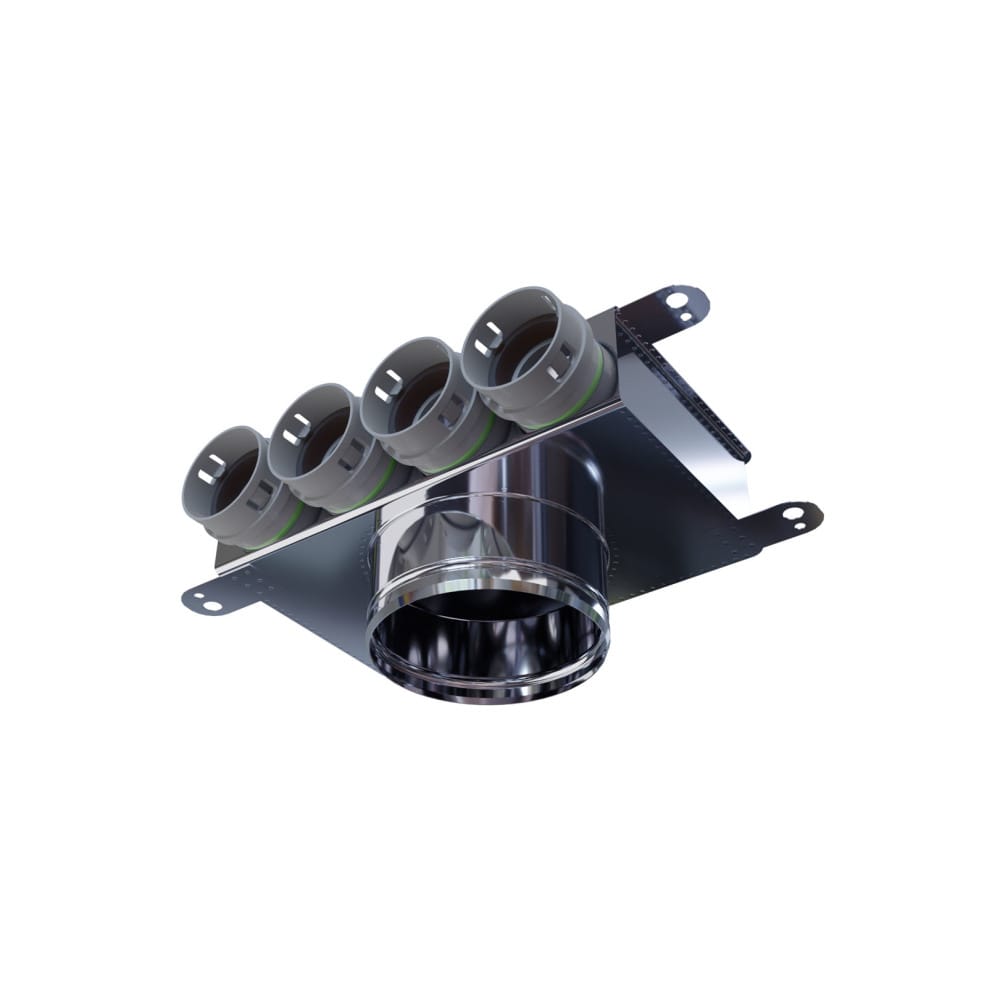

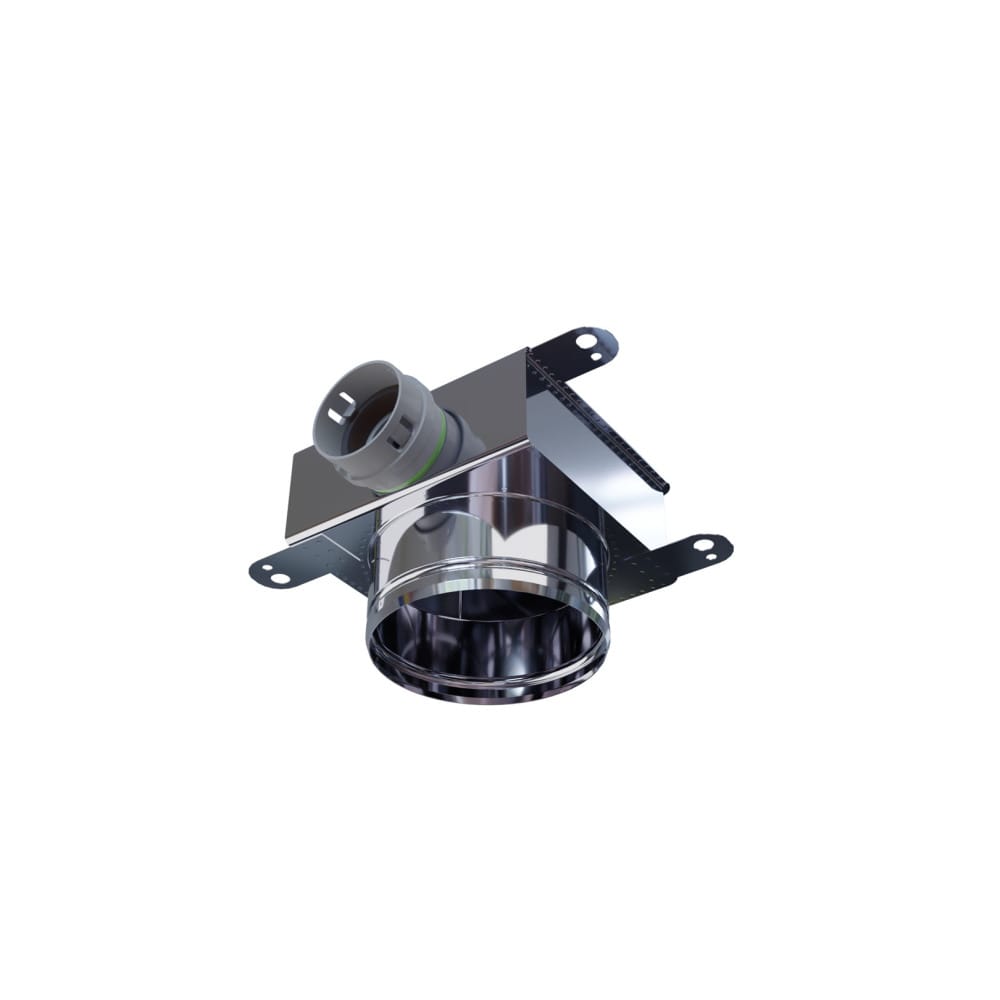

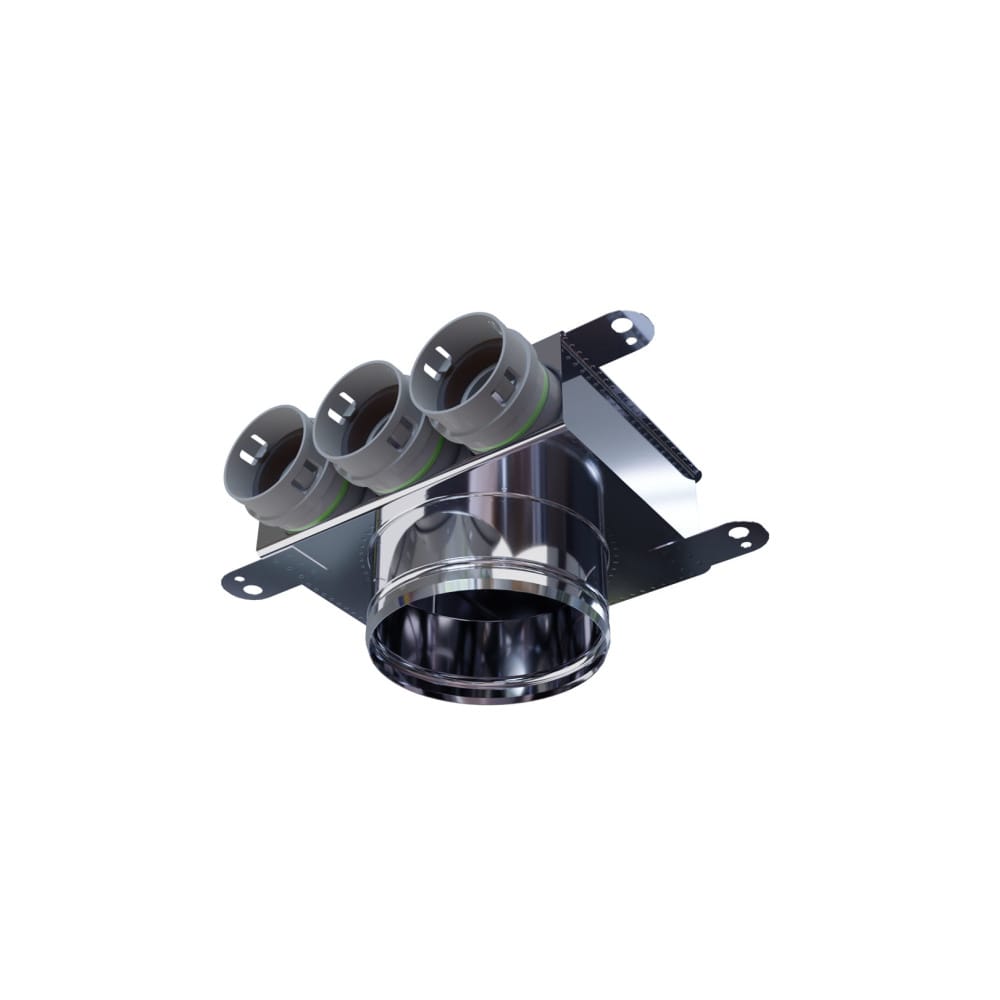

A rozsdamentes acél dobozok Ø 50 mm, Ø 75 mm és Ø 90 mm polipropilén csatlakozókkal beépített tömítést és kábelszerelvényt tartalmaznak, „CLICK” retesszel.

A tömörségi vizsgálat azt mutatta, hogy a vizsgált tesztrendszer megfelel a tömítettségi követelményeknek. A rendszer sikeresen teljesítette az ATC osztály túlnyomásos szivárgási tesztjét, megfelelve az EN 17192:2018 szabványban meghatározott kritériumoknak. A mérések az ATC3 tömörségi osztályt kapták A tömörségi mérési jegyzőkönyv ITT érhető el  .

A doboz kupak nélkül eladó. Az Ø100, Ø125 és Ø160 mm-es dugók IDE kattintva rendelhetők .

Az anemosztát csatlakozójának hossza a testtől a végéig  ~5,3 cm
Lehetőség van hosszabbított csatlakozós doboz vásárlására (a dobozokat és a hosszabbítók számát külön kell a kosárhoz adni).

Doboz magassága  diffúzor csatlakozó nélkül:

Ø 50 – 59 mm
Ø 75 – 83 mm
Ø 90 – 100 mm

A dobozok méreteit a katalóguskártyák –  MELLÉKLETEK fülön írjuk le

————————————————– ———————————————

Példa doboz méretei:
[szélesség x magasság (csap nélkül) x mélység]

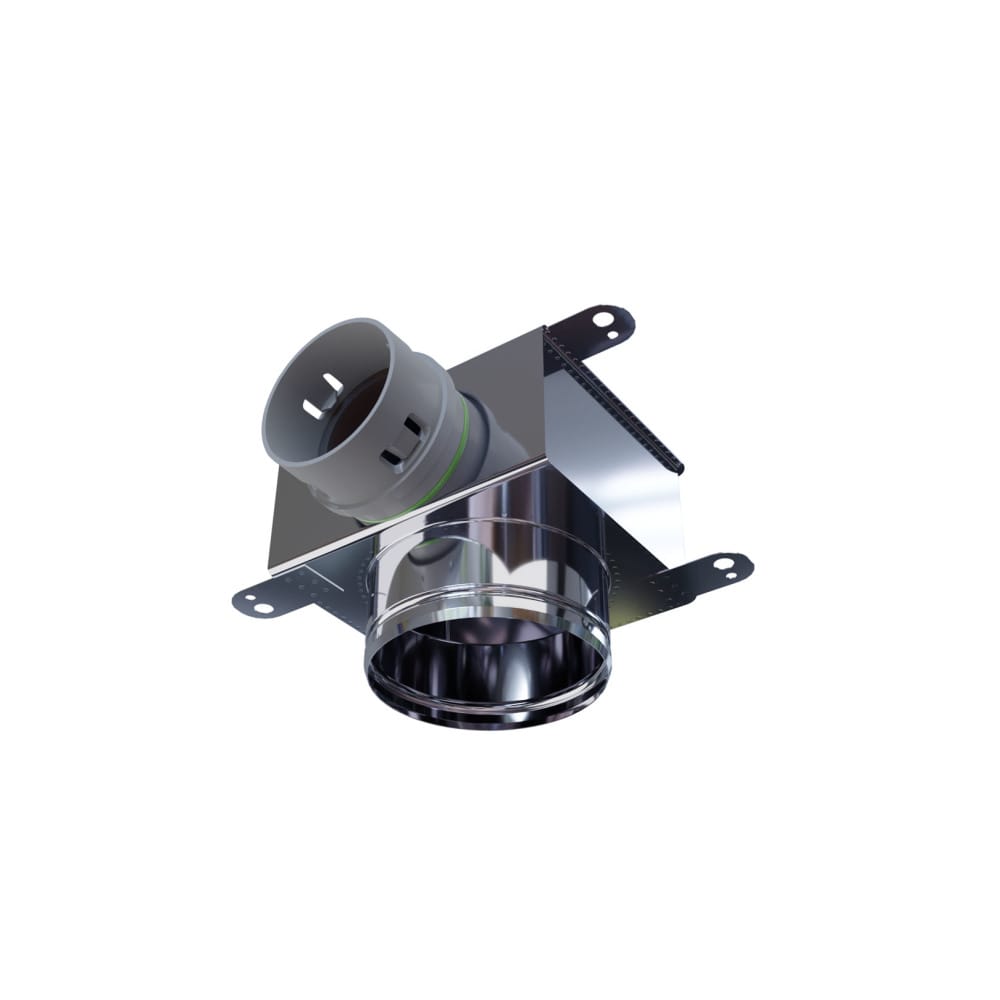

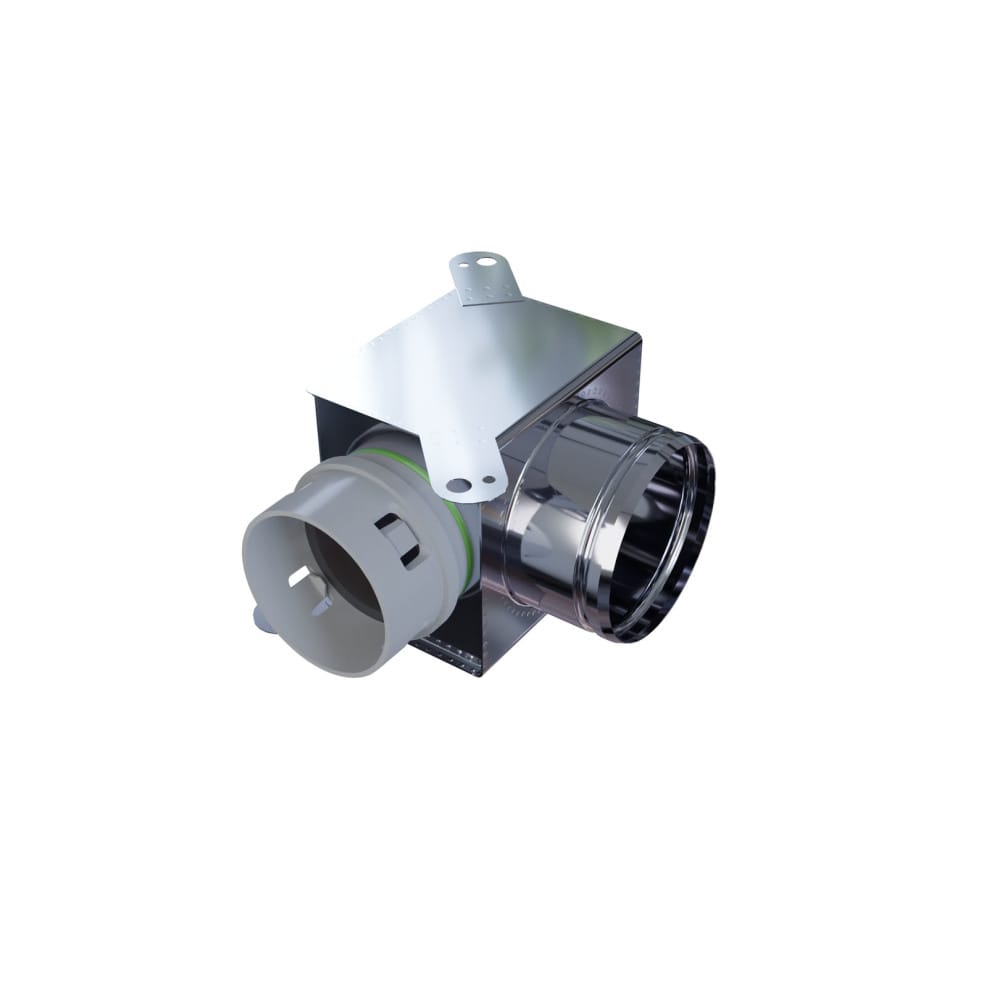

1×75/123mm vagy 1×75/125mm
15,5×8,3×15,5 [cm]

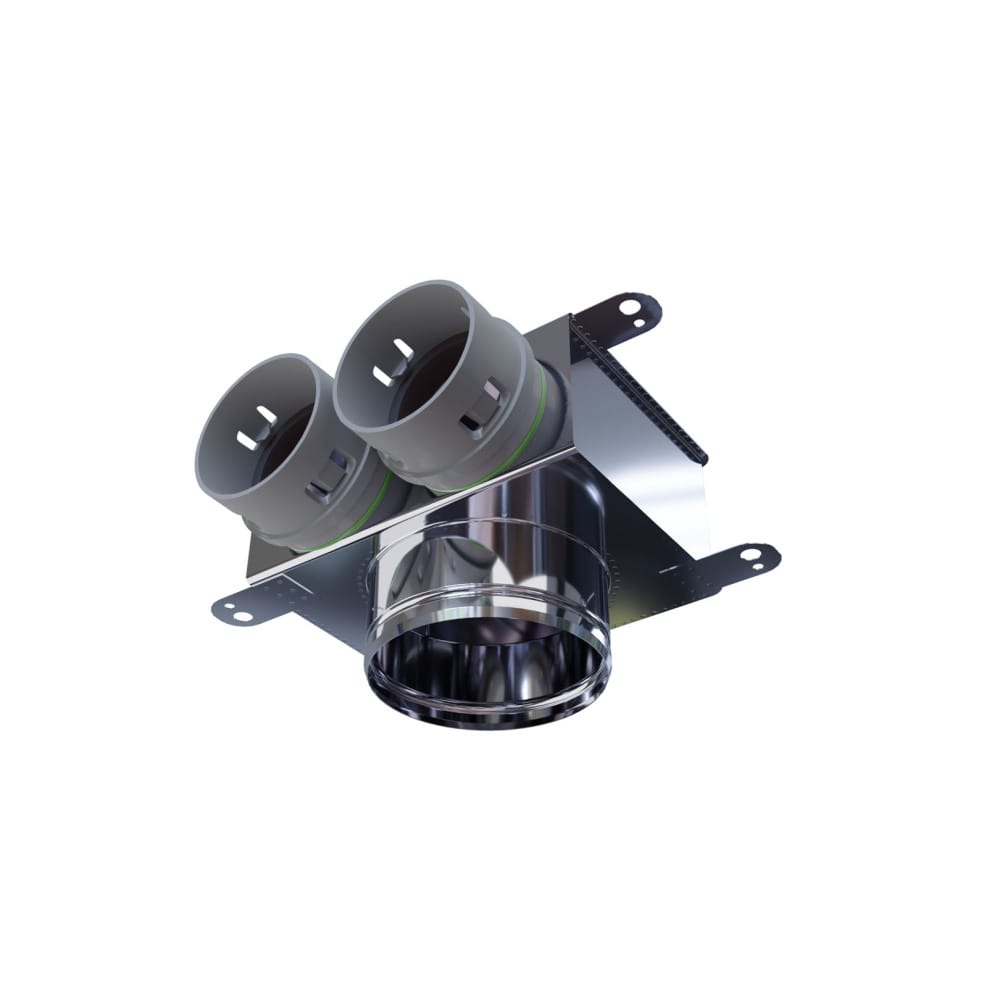

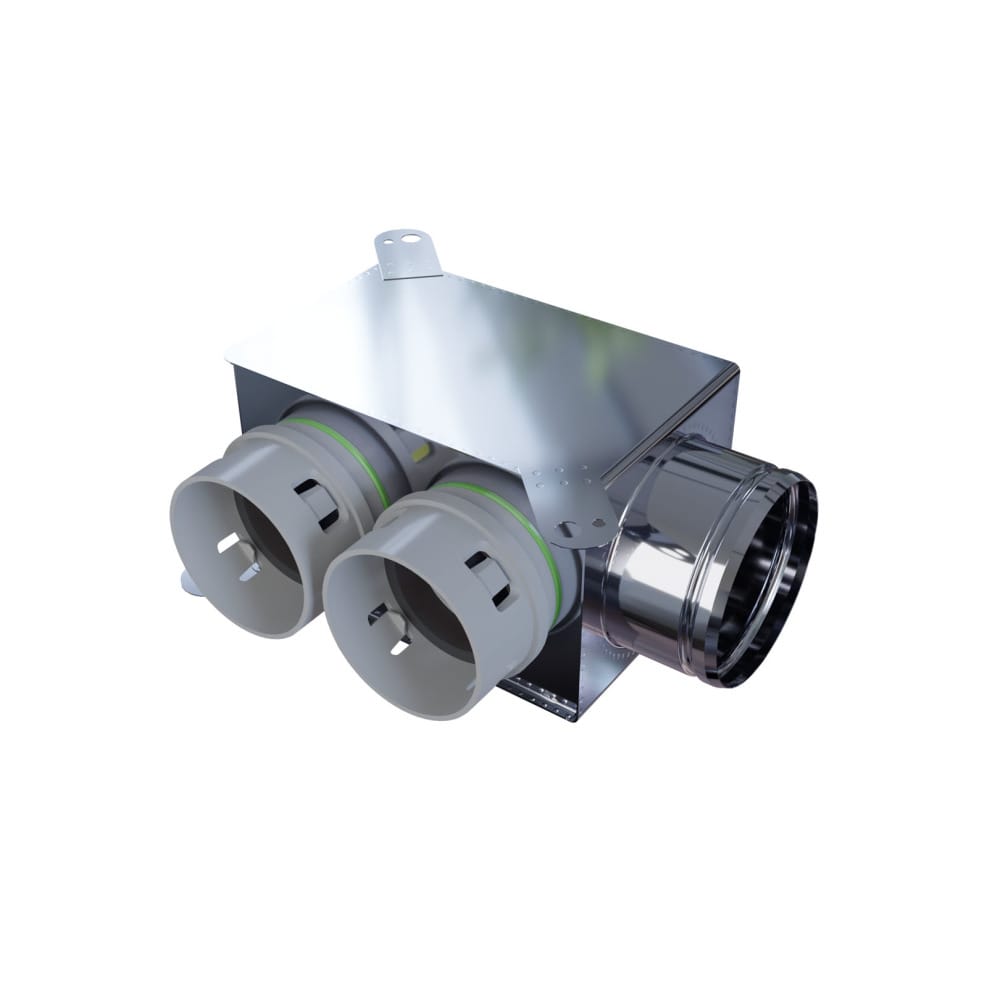

2×75/123mm vagy 2×75/125mm
21×8,3×21 [cm]

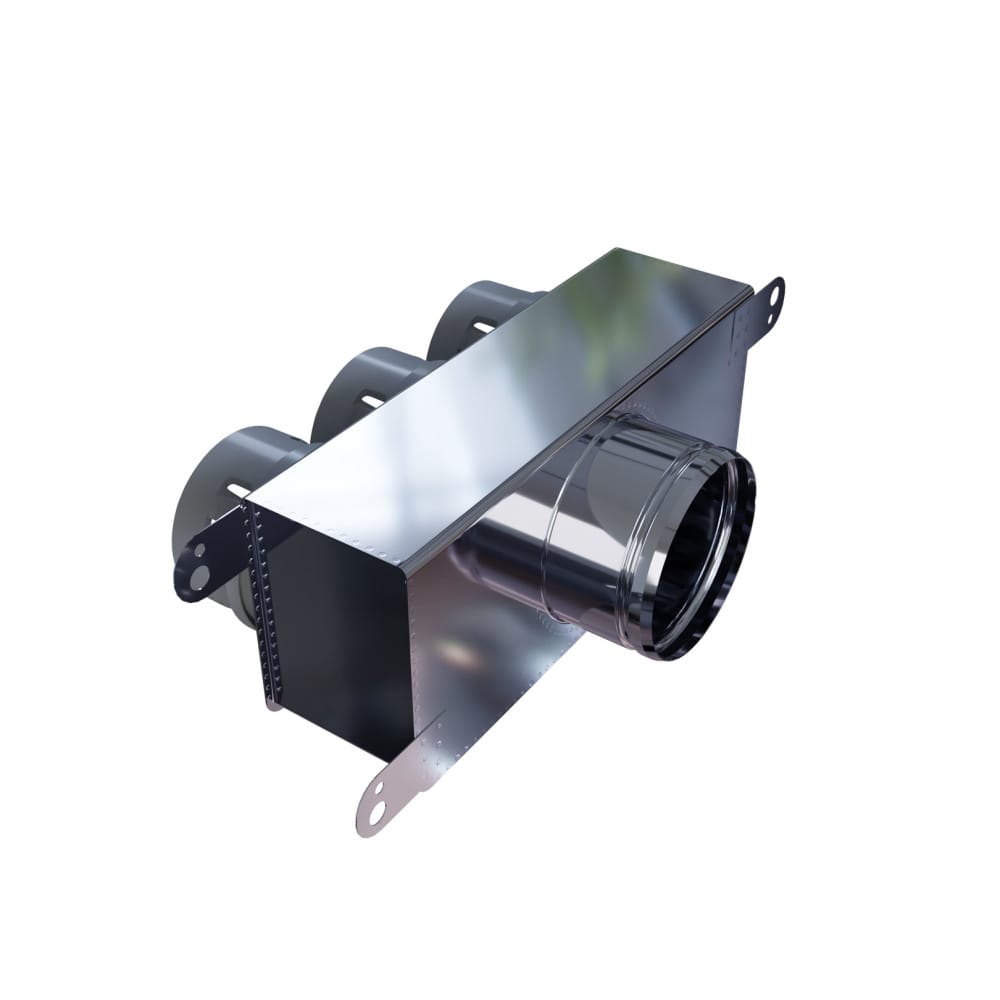

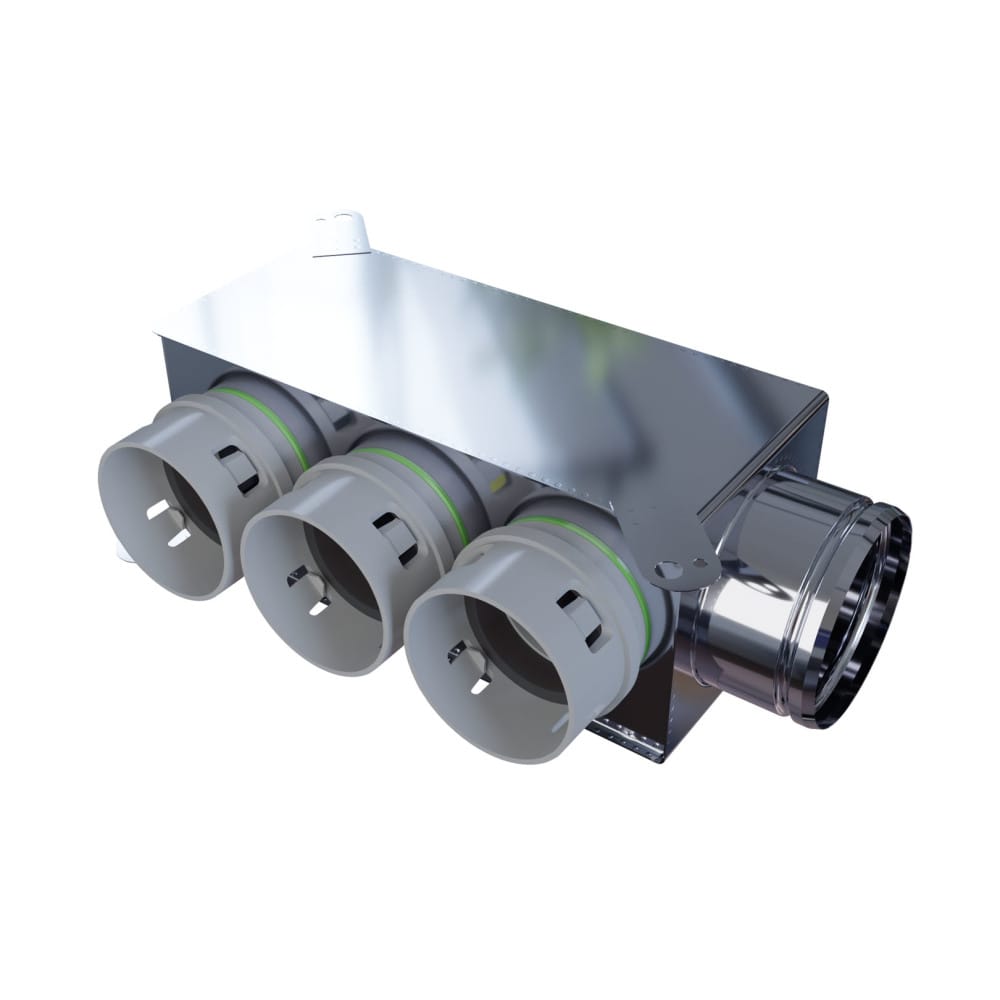

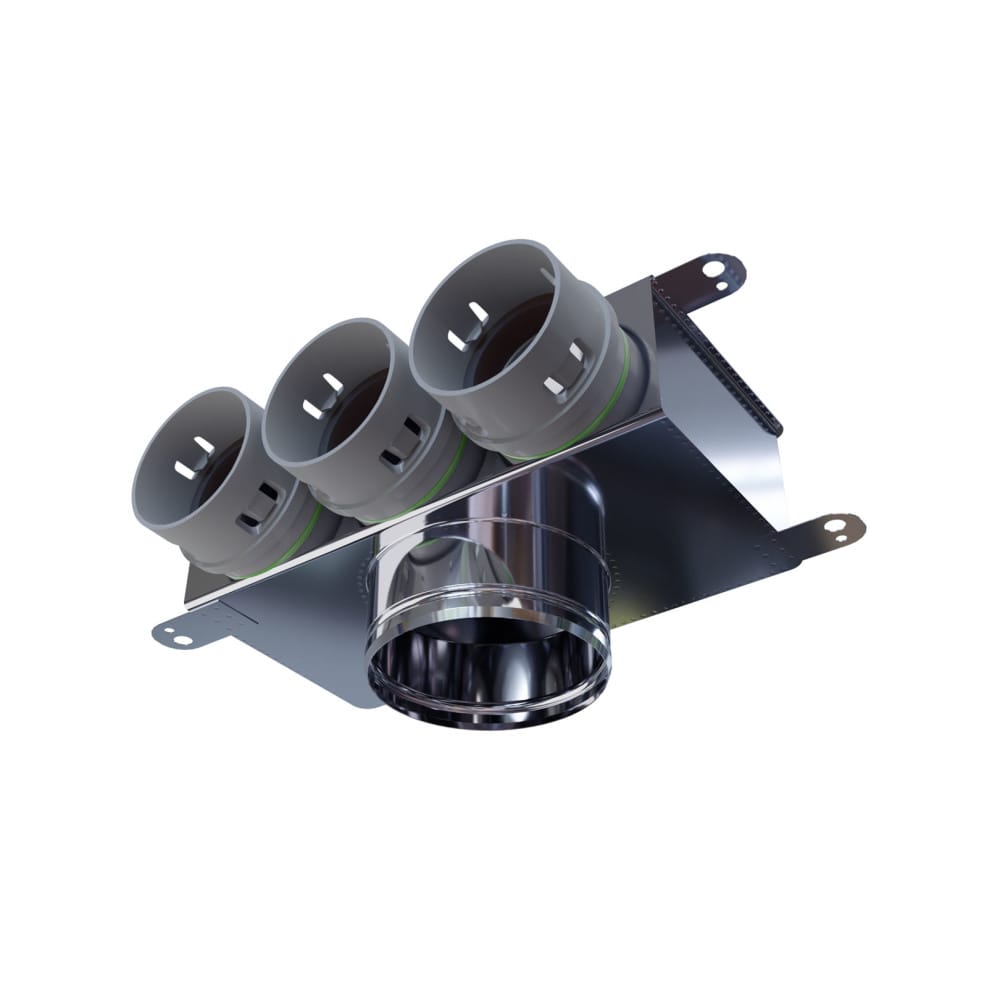

3×75/123mm vagy 3×75/125mm
30×8,3×21 [cm]
